Allereerst een vogelvlucht van de Villa Emo
Onderstaand is het landschap weergeven op een 2D-tekening.
Gelijk zichtbaar zijn de twee assen, die het gebouw in het hart doorkruisen. Deze assen gebruikte men om het 'oneindige' te laten zien. Een 2D-weergave is hieronder schematisch weergegeven.
Zoals aangegeven heeft de villa een verticale en een horizontale as. De horizontale diende naast het oneindige te laten zien, ook de toegang voor de werknemers die de familie Emo in dienst had. De verticale as werd gebruikt voor hoogstaand bezoek voor de familie Emo.

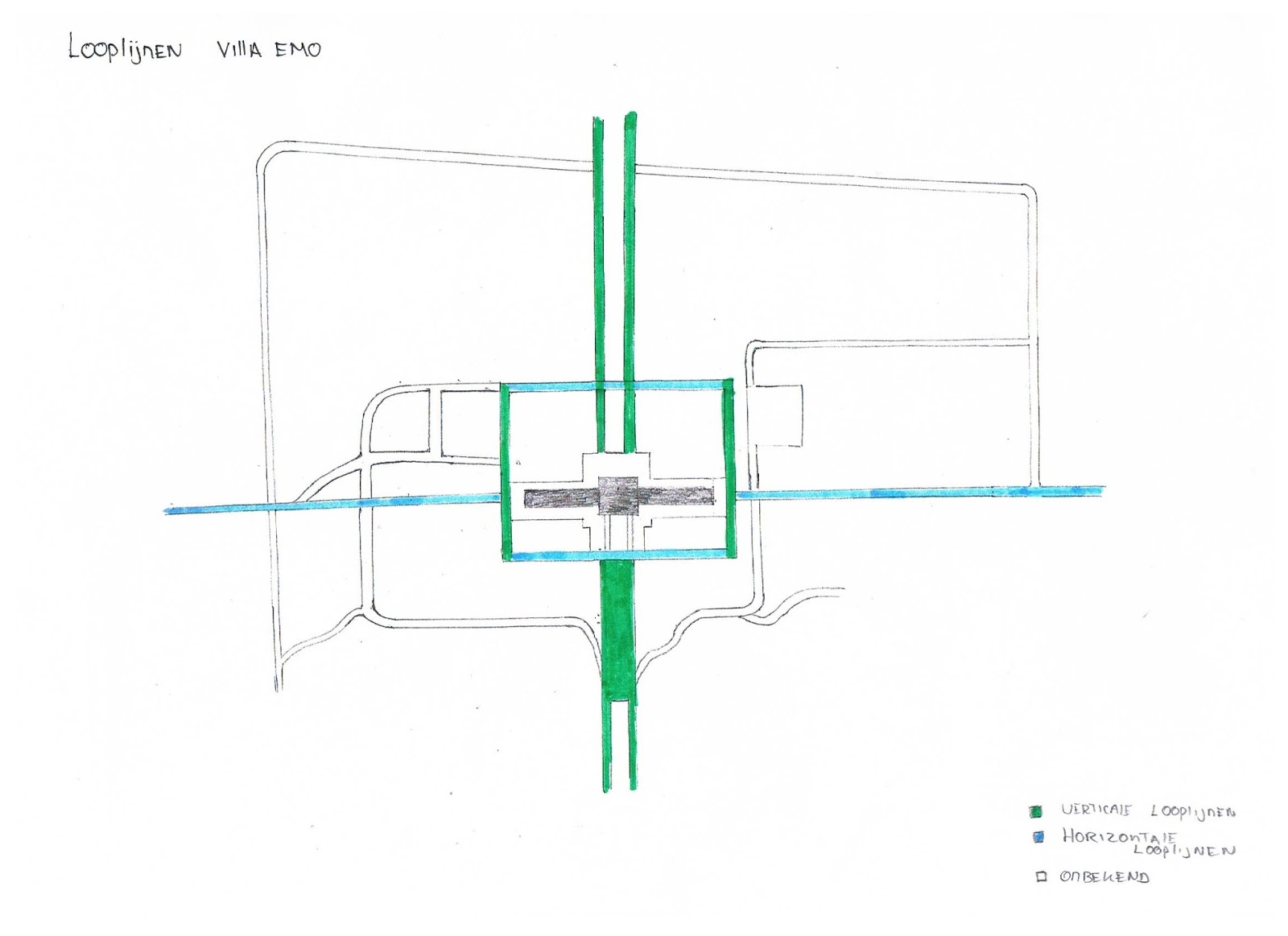

Hieronder staan de verticale en horizontale looplijnen aangegeven.
En dan nu de villa zelf. Villa Emo is volledig opgebouwd uit verhoudingen, deze verhoudingen hebben wij getracht te achterhalen en zijn schematisch weergegeven in onderstaande afbeelding.
Zoals te zien hield Palladio zich aan een aantal verhoudingen; 1:1, 1:3, 2:3, 5:3
Het tot stand komen van de plattegrond van Villa Emo hebben wij getracht schematisch weer te geven in het volgende stappenplan.
1. Een vierkant
2. Aanvullen met een zelfde maat vierkant
3. Vanaf het middelpunt van deze twee vierkanten een cirkel tekenen die de hoeken van de vierkanten net aanraken.
4. Verleng het middelste horizontale lijntje totdat deze de cirkel aanraakt, doe dezelfde lengte met de andere horizontale lijnen. Je hebt nu zes vierkanten.
5. Maak het vierkant links- en rechtsonder op verhouding 1:1
6. Trek een lijn door vanaf de in stap vijf verkregen vierkanten door te trekken naar elkaar
7. Teken in de nieuwe rechthoek een vierkant met verhouding 1:1, links uitgelijnd.
8. Herhaal stap 7, nu rechts uitgelijnd.
9. Verleng de rechthoek die je door de stappen 7 en 8 hebt gekregen tot het middelpunt van de villa.
